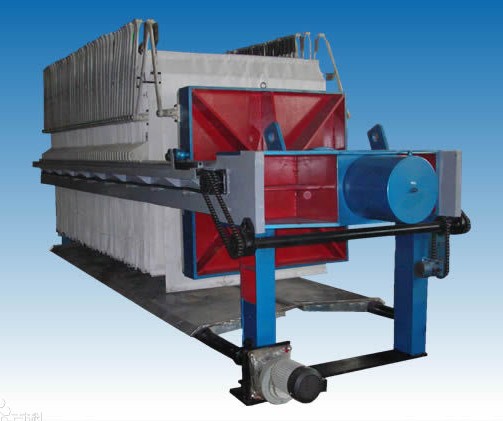

板框式压滤机主要由固定板、滤框、滤板、压紧板和压紧设备构成,外观与厢式压滤机相似。制作板、框的资料有金属、木材、工程塑料和橡胶等,并有各种形式的滤板表面槽作为排液通路,滤框是中空的。多块滤板、滤框替换摆放,板和框间夹过滤介质(如滤布),滤框和滤板经过两个支耳,架在水平的两个对等横梁上,一端是固定板,另一端的压紧板在作业时经过压紧设备压紧或摆开。压滤机经过在板和框角上的通道或板与框两边伸出的挂耳通道加料和排出滤液。滤液的排出方法清楚流和暗流两种、在过滤过程中,滤饼在框内集聚。通常板框式压滤机的作业压力为0.3~0.5MPa,压滤机作业压力为1~2MPa.
