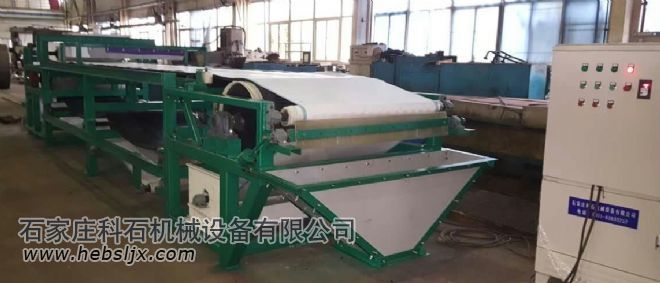

脱硫皮带真空过滤机

1. 工作原理：胶带式过滤机由橡胶滤带、真空箱、驱动辊、胶带支撑台、进料斗、滤布调偏装置、驱动装置、滤布洗涤装置、机架等部件组成。它是充分利用物料重力和真空吸力实现固液分离的高效设备，它的原理如下： 图一 胶带式过滤机工作原理如图一所示，环形胶带由电机经减速拖动连续运行，滤布铺敷在胶带上与之同步运行。胶带与真空室滑动接触（真空室与胶带间有环形摩擦带并通入水形成水密封），当真空室接通真空系统时，在胶带上形成真空抽滤区；料浆由布料器均匀地布在滤布上，在真空的作用下，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗粒被截留而形成滤饼；进入真空的液体经气水分离器排出。随着橡胶带移动已形成的滤饼依次进入滤饼洗涤区、吸干区；最后滤布与胶带分开，在卸滤饼辊处将滤饼卸出；卸除滤饼的滤布经清洗后获得再生；再经过一组支承辊和纠偏装置后重新进入过滤区。2. 结构特点（1） 环形胶带采用伸缩性能良好的波浪形裙边与平胶带粘接结构造价低、寿命长，且裙边可更换。（2） 真空箱和胶带间设有环形摩擦带并以水密封、润滑、冷却，真空密封可靠，环形摩擦带摩擦阻力小、使用寿命长且更换方便、快捷。（3） 胶带采用气垫式或水膜支撑，胶带漂浮在气垫或者水膜上，减少了运行阻力，有利于延长胶带使用寿命。（4） 胶带支撑滤布、承受真空吸力及传递功率和承受重量，并在真空箱上滑动，滤布不与真空箱接触，滤布的使用寿命较长。（5） 实现了连续运行、连续过滤、洗涤等作业，可以维持稳定的真空度，降低滤饼的含水量且有利于稳定操作工艺条件。（6） 易损件少，故障率低，长期连续稳定运行可靠，处理量大。
