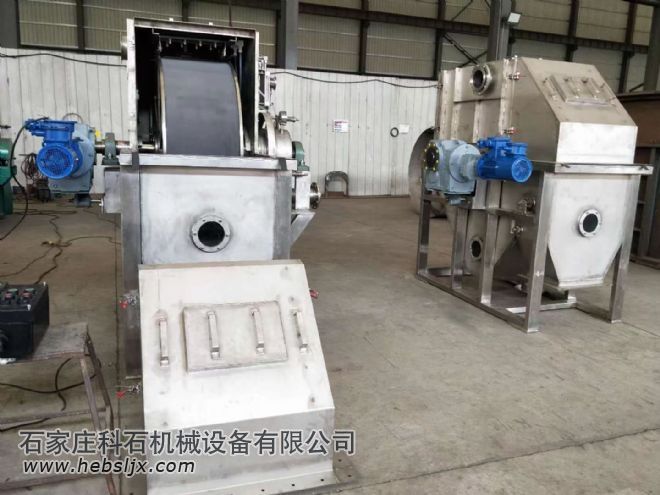

上加料真空过滤机-芒硝真空过滤机
芒硝过滤机是 R 8 法的核心设备 ,用于过滤反应母液中的副产品酸性芒硝(N a,H (SO ) )。目前酸性芒硝的过滤主要采用外滤面真空转鼓过滤机型 、深浸型 、上部加料型 、无格型等几种形式[21。对于 R 法二氧化氯制备工艺的酸性芒硝处理,使用最广泛的为上部加料型与无格型两种。 1 上部加料型过滤机的工作原理稀浆液由供料泵打入旋液分离器 ,经浓缩后 ,由转鼓上部加入布料器,尽量均匀地分布到转鼓上 。转鼓由若格室组成 ,每个格室通过抽吸管与摩擦盘连接 。摩擦盘与分配盘的摩擦副配合 ,使得格室转至过滤区时为负压 ,对滤饼进行抽吸,将滤液抽离 ,完成过滤。转鼓连续转动 ,将滤饼带离过滤 区 ,进入卸料区 ,格 室内为常压,由刮刀进行卸料(图 1)。通过转鼓转动 ,完成过滤一洗涤一卸料一洗网的循环。 2 无格型过滤机 的工作原理浆液由供料泵输送至接液槽内,维持溢流状态。转鼓下部浸入浆液 中。转鼓 只有一个腔室 ,内部维持负压状态 ,从而将 晶体颗粒吸至鼓面。转鼓转动完成进一步抽吸和过滤 。滤饼转至卸料区,由压缩空气吹脱完成卸料 (图 2)。通过转鼓转动 ,完成过滤一洗涤一卸料一洗
